Fischbach EC-tárcsás motor-motor

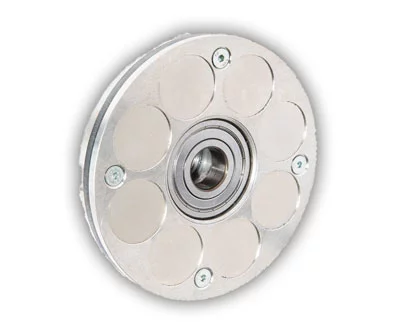

A FISCHBACH EC-Disc-Rotor-Motor különleges és kiváló kialakítású, a Fischbach GmbH fejlesztése.

Az új, speciálisan tervezett, beágyazott mágnesekkel ellátott rotor és az ugyancsak új állólemez-horgonyzási technika révén még magasabb hatásfok érhető el, szemben a klasszikus motorral, amely meghaladja a jelenlegi ErPirányelvet. Emellett az új, saját fejlesztésű EC-vezérlő a 2 processzoros technológiában megfelelő megoldás, amely nagyobb rugalmasságot biztosít a működésben.

A Fischbach -EC-szabályozó érzékelő nélkül működik, automatikusan
alkalmazkodik, rendkívül hatékony és alkalmazkodik minden ventilátor görbéhez, és akár a Fischbach tárcsás-motoros motorok időtálló csúszása után is képes dolgozni, valamint a fordulatszám és a hangerő állandó. Az ügyfélspecifikus alkalmazások könnyen és gyorsan megvalósíthatók. A Fischbach-EC vezérlő számos motorvédelmi funkcióval van felszerelve, amelyek biztosítják a ventilátor 100%-os működését.

Az új Fischbach EC-vezérlő - teljesítmény a tökéletességben

A Fischbach EC-vezérlő 3. generációja még hatékonyabb vezérlést biztosít az ECmotorokkal (PM-motorokkal) felszerelt szellőztető termékeink számára. A kibővített kommunikációs funkciók a legjobb integrációt kínálják az intelligens épületvezérlő rendszerekbe.

A fejlett processzortechnológia jellemzői egy pillantásra:

A kibővített védelmi funkciók, a nagyfokú rugalmasság (további relékimenet) és az opcionális soros interfész (RS485) a Fischbach folyamatos fejlődését mutatja a hatékony motortechnológia területén.

A D-DS, CE, CFE, CEK – kompakt ventilátorok, valamint az AW – axiális ventilátorok és az FLR – szabadonfutó járókerekek sorozatú termékeinkhez kapható.

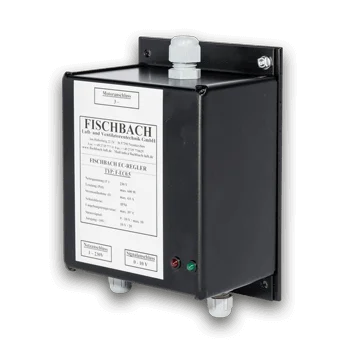

Fischbach EC-vezérlő F-EC0.5 típus

A FISCHBACH EC-Disc-Rotor-Motor különleges és kiváló kialakítású, a Fischbach GmbH fejlesztése.

A Fischbach – EC vezérlő a Fischbach EC motorok fordulatszám szabályozására/szabályozására szolgál. A fordulatszámot távvezérléssel (eszközzel (potenciométer), vagy külső 0 – 10V-os vezérlőjellel lehet beállítani. Az EC Controller rendelkezik egy + 10V tápellátással a külső eszközök számára. A START / STOP funkcióhoz nincs szükség további csatlakozásokra, mivel ez a funkció közvetlenül a 0 – megvalósított – 10V-os vezérlőfeszültséggel működik. Ha a bemeneti feszültség kevesebb, mint 1V, a készülék STOP állapotban található (STOP állapotban van).

Amint az 1V-os vezérlőfeszültség túllépett, majd a rotor pozicionálása, az indításvezérlő és a motor fordulatszáma arányos a bemeneti jellel. Az érzékelő nélküli működés csak a motorkábel a három fázisból és két vezeték a termikus érintkezéshez. A két LED jelzi a motor állapotát vagy hibaüzeneteket jelenít meg. (lásd a szerelési útmutatóban található funkciótáblázatokat).

A Fischbach EC-vezérlő Typ F-EC0.5 funkciós leírása

Az EC-tárcsás rotoros motort az EC-vezérlő három fázisban elektronikusan kommutálja. A vezérlő érzékelő nélkül működik, a rotor helyzetét egy speciális processzor érzékeli és számítja ki a motorfeszültségeknek megfelelően.

A második processzor a következő védelmi funkciókért felelős:

Az EK-technológia szabályozása

Alapértelmezés szerint az EC-szabályozót egy csúszási nyomaték/sebesség görbén hajtják, mint például a szabványos (AC) tárcsás rotoros motoroknál, ami lehetővé teszi a szűrő nyomásesésének részleges kompenzálását.

Az EC-vezérlő el van választva a motortól; a motor meghibásodása esetén a vezérlő megmaradhat, és fordítva. Szabályozónknak a ventilátor házán történő külön elhelyezésével megmarad a motor magas védettségi osztálya (IP65), valamint a ventilátor magas beszívott levegő hőmérséklete.

MŰSZAKI ELŐÍRÁSOK
Szükséges hálózati feszültség:	1~230V
Max. Elektromos teljesítmény:	600W
Max. Áram:	4,0A
Védelmi osztály:	IP54
Max. Környezeti hőmérséklet:	35°C

CONTROL
Vezérlőjel:	0-10V (vagy Sollwertgeberen keresztül)
Max. áram:	10mA
Tápegység:	10V
Max. áram:	20mA
