Nagy hatékonyságú centrifugális ventilátorok
A Fischbach nagy hatásfokú ventilátorok a belső motorral ellátott kompakt kialakításukkal és a nagy térfogatáramú, akár 40 200 m³/h értékű ventilátorokkal kombinálva tűnnek ki, és ezért számos hagyományos, szíjhajtású ventilátort helyettesíthetnek. Tipikus szellőztetési alkalmazások az ipar, az elszívás és a tisztatér-technika területén.

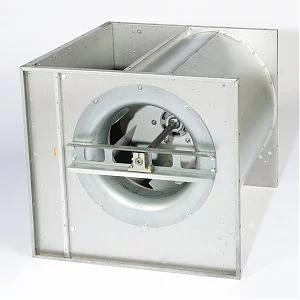

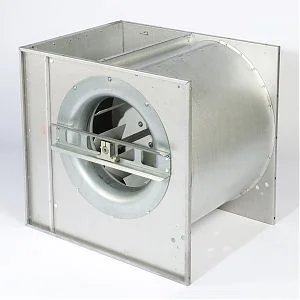

Nagy hatékonyságú centrifugálventilátor HE/HD 500-710
- FISCHBACH-NAGYHATÉKONYSÁGÚ VENTILÁTOR
- Kettős vagy egyszeres beömlőnyílás, belső FISCHBACH-DISC-ROTOR-MOTORral
- 4 pólusú, 230V/400V/50Hz/60Hz
- Sebesség 0 - 100 % feszültséggel vagy feszültség/frekvenciával szabályozható
- F szigetelési osztály (155°C) a VDE 0530 szerint
- A motor védelmi osztálya IP 65 (elektromos rész) a DIN 40050 szerint, CE jellel ellátva
- A ventilátorház horganyzott vagy rozsdamentes acélból készül.
Hátrafelé hajlított járókerék lapátok horganyzott acél- vagy alumíniumlemezből, típustól függően lyukasztva vagy szegecselve. A belső ventilátorszerelvény az ISO 1940 1. rész szerinti dinamikus kiegyensúlyozással készült Q6.3-tól Q2.5-ig terjedő fokozatban. A maximálisan megengedett környezeti hőmérséklet legfeljebb 70°C. A FISCHBACH tárcsás rotoros motorja termikus érintkezővel védett a túlmelegedés ellen.
Nagy hatékonyságú centrifugális ventilátorHE 350-450
Horganyzott acélból készült robusztus ház. Alumíniumból készült, hatékonyságra optimalizált járókerék, hátrafelé ívelt lapátokkal.
- FISCHBACHdisc rotoros motorral meghajtva
- Fordulatszám 0...100% feszültséggel vagy frekvenciaváltóval szabályozható
- Motor védelmi osztály IP 65, F szigetelési osztály (155°C), hőérintkezővel védett.
Az aggregátum rezgéscsillapítása a motortengelyen lévő gumi-metál-összekötőkkel történik a nagyon csendes működés érdekében.
Nagy hatékonyságú centrifugális ventilátorHDE/HD 350-450
Horganyzott acélból készült robusztus ház. 2 HE ventilátorból álló, egymással összekapcsolt ventilátor. A ventilátorok átférnek a szabványos ajtókon, mivel helyileg csatlakoztathatók és külön vezérelhetők. Alumíniumból készült, hatékonyságra optimalizált járókerék, hátrafelé ívelt lapátokkal.
- FISCHBACH tárcsás rotoros motorral meghajtva
- Fordulatszám 0...100%-os, feszültséggel vagy frekvenciaváltóval szabályozható
- IP 65 védettségi osztályú motor, F szigetelési osztály (155°C), hőérintkezővel védett.
Az aggregátum rezgéscsillapítása a motor tengelyén lévő gumi-fém csatlakozásokkal történik a nagyon csendes működés érdekében.
Termék táblázatok
| Termék adatok (PDF) | Légáramlás | Feszültség | Motor |
|---|---|---|---|
| HE500/D 2 | 8915 m³/h | 400V | Standard |
| HE560/D 2.5 | 13977 m³/h | 400V | Standard |
| HE630/D 5 | 20236 m³/h | 400V | Standard |
| HE710/D 5 | 20240 m³/h | 400V | Standard |
| HD500/D 2.5 | 17000 m³/h | 400V | Standard |
| HD560/D 5 | 26810 m³/h | 400V | Standard |
| HD630/D 5 | 27030 m³/h | 400V | Standard |
| HD630/TD 10 | 38330 m³/h | 400V | Standard |
| HD710/2xD5 | 40280 m³/h | 400V | Standard |
| Termék adatok (PDF) | Légáramlás | Feszültség | Motor |
|---|---|---|---|
| HE500/DM2 | 9950 m³/h | 400V | EC-Motor |
| HE560/DM2.5 | 13400 m³/h | 400V | EC-Motor |
| HE630/DM5 | 14100 m³/h | 400V | EC-Motor |
| HE710/DM5 | 20200 m³/h | 400V | EC-Motor |
| HD500/DM2.5 | 20000 m³/h | 400V | EC-Motor |
| HD560/DM5 | 28000 m³/h | 400V | EC-Motor |
| HD630/DM5 | 27000 m³/h | 400V | EC-Motor |
| HD710/2xDM5 | 40000 m³/h | 400V | EC-Motor |
