Fischbach kompakt ventilátorok
Tárcsás rotoros motorral
- Egy vagy két bemeneti nyílás belső FISCHBACH-tárcsás rotoros motorral
- 4 pólus, 230V/400V/50Hz/60Hz
- 0...100% feszültséggel állítható
- F szigetelési osztály (155°) a VDE 0530 szerint
- Motor IP65 védettségi osztály (elektromos rész) DIN 40050 szerint, CE jellel ellátva
EC-Disc rotoros motorral
- Egy vagy két bemeneti nyílás belső FISCHBACH EC tárcsás rotoros motorral
- 4 pólus, 230V/400V/50Hz/60Hz
- Fischbach EC-vezérlővel IP54 / frekvenciaváltóval IP21 / IP66
- 0-10 voltonként állítható
- F szigetelési osztály (155°) a VDE 0530 szerint
- Motor IP65 védettségi osztály (elektromos rész) DIN 40050 szerint, CE jellel ellátva
- ErP szabványoknak megfelő
Kompakt centrifugálventilátoraink előnyei
Motor védelmi osztálya ip 65 (elektromos rész) a din 40050 szabvány szerint, ce jellel. Belső ventilátor-szerelvény tömör motortengellyel, amely a háznál gumi-metál-összekötőkre (rezgéscsillapító) van szerelve.
A ventilátorház horganyzott acéllemezekből készül. Kérésre rozsdamentes acélból vagy lakkozott acélból készült változatban is rendelhető. A klipszes szöglemezek a házon körkörösen elmozdíthatóak, a nagyszámú kerek furatoknak, valamint a ponthegesztett anyáknak köszönhetően. hosszú furatok megkönnyítik a tárgycsúszdára történő rögzítést.
Előre hajlított járókerék lapátok horganyzott acéllemezekből, típustól függően lyukasztott vagy szegecselt. A belső ventilátoregység az ISO 1940 szabvány 1. része szerint Q1 fokozatig dinamikusan kiegyensúlyozott, kérésre elektronikus dinamikus kiegyensúlyozás is rendelkezésre áll.
A maximálisan megengedett környezeti hőmérséklet a ventilátortól függően legfeljebb 80 °C. A FISCHBACH tárcsás rotoros motorja termikus érintkezővel védett a túlmelegedés ellen.
D/DS/DS/DS-EC sorozatú kompakt centrifugálventilátorok
A Fischbach kompakt ventilátor / radiálventilátor D/DS sorozat előrefelé ívelt lapátokkal és a légáramba helyezett tárcsás-motoros / EC tárcsás-motoros motorral tökéletes megoldást jelent a fűtés-, szellőzés- és klímatechnika minden alkalmazási területére, valamint a fűtőegységekbe és szellőződobozokba történő beépítésre.
A Fischbach kompakt ventilátorok magas IP65-ös védettségi osztályukkal és hőmérséklet-stabilitásukkal még ipari alkalmazásokban, például a gép- és berendezésgyártásban is ideálisak. Minden kompakt ventilátor rozsdamentes acélból készült változatban is kapható (V2A/V4A). A maximálisan megengedhető környezeti hőmérséklet a ventilátortól függően legfeljebb 80°C lehet. A FISCHBACH tárcsás rotoros motorja termikus érintkezővel védett a túlmelegedés ellen.
A D/DS/DS/DS-EC sorozat terméktáblázatai
| Termék adattáblázat (PDF) | Adatok | Feszültség | Motor |
|---|---|---|---|
| D240/EM 10 | 1688 m³/h-ig | 230V | EC-Motor |
| D270/EM 10 | 2430 m³/h-ig | 230V | EC-Motor |
| D340/EM 10 | 2455 m³/h-ig | 230V | EC-Motor |
| D440/EM 15 | 2380 m³/h-ig | 230V | EC-Motor |
| D470/EM 15 | 2745 m³/h-ig | 230V | EC-Motor |
| D540/EM 15 | 2992 m³/h-ig | 230V | EC-Motor |
| D540/EM 25 | 3010 m³/h-ig | 230V | EC-Motor |
| D570/EM 25 | 3520 m³/h-ig | 230V | EC-Motor |
| DS5-640/EM 35 | 4257 m³/h-ig | 230V | EC-Motor |
| DS6-740/EM 35 | 4833 m³/h-ig | 230V | EC-Motor |
| D640/DM 500 | 4492 m³/h-ig | 400V | EC-Motor |
| DS6-770/EM 850 | 5167 m³/h-ig | 230V | EC-Motor |
| D670/EM 35 | 5488 m³/h-ig | 230V | EC-Motor |
| DS6-740/DM 500 | 4050 m³/h-ig | 400V | EC-Motor |
| D770/DM 850 | 6500 m³/h-ig | 400V | EC-Motor |
| D770/EM 850 | 5870 m³/h-ig | 400V | EC-Motor |
| DS6-770/DM 850 | 6000 m³/h-ig | 400V | EC-Motor |
| D670/DM 500 | 5488 m³/h-ig | 400V | EC-Motor |
| D770/DM 1 | 7150 m³/h-ig | 400V | EC-Motor |
| DS6-770/DM 1 | 6700 m³/h-ig | 400V | EC-Motor |
| D970/DM 2 | 8463 m³/h-ig | 400V | EC-Motor |
| DS8-970/DM 2 | 8660 m³/h-ig | 400V | EC-Motor |
| DS8-980/DM 2.5 | 11295 m³/h-ig | 400V | EC-Motor |
| DS9-070/DM 2.5 | 12380 m³/h-ig | 400V | EC-Motor |
| DS9-070/DM 5 | 14222 m³/h-ig | 400V | EC-Motor |
| DS9-001/DM 5 | 17300 m³/h-ig | 400V | EC-Motor |
| Termékek adatai (PDF) | Légáramlásig | Feszültség | Motor |
|---|---|---|---|
| D240/E 1 | 1334 m³/h-ig | 230V | Standard |
| D270/E 1 | 1519 m³/h-ig | 230V | Standard |
| D340/E 1 | 1526 m³/h-ig | 230V | Standard |
| D440/E 15 | 2200 m³/h-ig | 230V | Standard |
| D540/E 15 | 2346 m³/h-ig | 230V | Standard |
| D470/E 15 | 2409 m³/h-ig | 230V | Standard |
| D540/E 25 | 2903 m³/h-ig | 230V | Standard |
| D570/E 25 | 3400 m³/h-ig | 230V | Standard |
| D670/E 35 | 4070 m³/h-ig | 230V | Standard |
| D730/E 35 | 3650 m³/h-ig | 230V | Standard |
| DS5-640/E 35 | 3350 m³/h-ig | 230V | Standard |
| DS6-740/E 35 | 3685 m³/h-ig | 230V | Standard |
| DS6-740/E 65 | 3775 m³/h-ig | 230V | Standard |
| D730/D 500 | 3677 m³/h-ig | 400V | Standard |
| DS6-740/D 500 | 3686 m³/h-ig | 400V | Standard |
| D640/E35 | 3390 m³/h-ig | 230V | Standard |
| D670/D 500 | 4300 m³/h-ig | 400V | Standard |
| DS6-770/E 65 | 4602 m³/h-ig | 230V | Standard |
| D770/E 65 | 4730 m³/h-ig | 230V | Standard |
| DS6-770/D 850 | 5420 m³/h-ig | 400V | Standard |
| DS6-770/D 1 | 5820 m³/h-ig | 400V | Standard |
| D770/E 80 | 6004 m³/h-ig | 230V | Standard |
| D770/D 850 | 6466 m³/h-ig | 400V | Standard |
| D770/D 1 | 6477 m³/h-ig | 400V | Standard |
| DS8-970/D 2 | 7850 m³/h-ig | 400V | Standard |
| D970/D 2 | 9144 m³/h-ig | 400V | Standard |
| DS9-070/D 2.5 | 9850 m³/h-ig | 400V | Standard |
| DS8-980/D 2.5 | 10874 m³/h-ig | 400V | Standard |
| DS9-070/D 5 | 14025 m³/h-ig | 400V | Standard |
| DS9-001/D 5 | 14600 m³/h-ig | 400V | Standard |
| DS0-101/TD 10 | 24800 m³/h-ig | 400V | Standard |
Kompakt centrifugálventilátor DR/DR-EC sorozat
A DR/DR-EC kompakt ventilátor hátrafelé ívelt lapátokkal és a légáramban elhelyezett tárcsás-motoros motorral / EC tárcsás-motoros motorral rendelkezik. Tökéletes megoldást jelent a fűtési, szellőzési és légkondicionálási technológia minden alkalmazási területére, valamint a fűtőegységekbe és szellőződobozokba történő beépítésre.
A Fischbach kompakt ventilátorok magas IP65-ös védettségi osztályukkal és hőmérséklet-stabilitásukkal még ipari alkalmazásokban, például a gép- és berendezésgyártásban is ideálisak. Minden kompakt ventilátor rozsdamentes acélból készült változatban is kapható (V2A/V4A). A maximálisan megengedhető környezeti hőmérséklet a ventilátortól függően legfeljebb 80°C lehet. A FISCHBACH tárcsás rotoros motorja termikus érintkezővel védett a túlmelegedés ellen.
Letölthető anyagok:
A DR/DR-EC sorozat terméktáblázatai
| Termékek adatai (PDF) | Légáramlás | Feszültség | Motor |
|---|---|---|---|
| DR7-315/E25 | 2800 m³/h | 230V | Standard |
| DR8-355/E25 | 4500 m³/h | 230V | Standard |
| DR9-400/E35 | 6550 m³/h | 230V | Standard |
| DR0-450/D1 | 9100 m³/h | 400V | Standard |
| DR7-315/EM25 | 3500 m³/h | 230V | EC-Motor |
| DR8-355/EM25 | 5300 m³/h | 230V | EC-Motor |
| DR9-400/EM35 | 7800 m³/h | 230V | EC-Motor |
| DR0-450/DM1 | 11500 m³/h | 400V | EC-Motor |

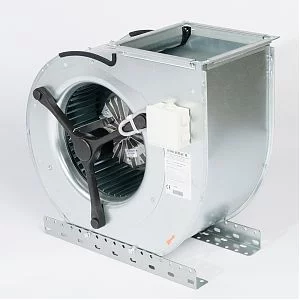

Kompakt ventilátorok egy bemeneti ventilátorral - CE/CE-EC sorozat
A CE/CE-EC sorozattal a Fischbach kompakt ventilátorok / radiálventilátorok széles választékát kínálja egy bemeneti nyílással és belső tárcsás-motoros motorral számos szellőztetési alkalmazáshoz a légtechnika vagy a gép- és üzemmérnökségek területén. Különösen a kettős akusztikus tehermentesítés biztosítja a rendkívül csendes működést, például a munkahelyi elszívó rendszerek területén.
A CE/CE-EC sorozat terméktáblázatai
| Termék adatok (PDF) | Légáramlás | Feszültség | Motor |
|---|---|---|---|
| CE240/EM 10 | 810 m³/h -ig | 230V | EC-Motor |
| CE470/EM 10 | 1493 m³/h -ig | 230V | EC-Motor |
| CE5-670/EM 15 | 2299 m³/h -ig | 230V | EC-Motor |
| CE670/EM 25 | 2067 m³/h -ig | 230V | EC-Motor |
| CE690/EM 35 | 3153 m³/h -ig | 230V | EC-Motor |
| CE6-770/EM 25 | 2730 m³/h -ig | 230V | EC-Motor |
| CE6-770/DM 500 | 3200 m³/h -ig | 400V | EC-Motor |
| CE790/DM 500 | 4404 m³/h -ig | 400V | EC-Motor |
| CE790/EM 35 | 4380 m³/h -ig | 400V | EC-Motor |
| CE890/EM 850 | 4849 m³/h -ig | 230V | EC-Motor |
| CE890/DM 850 | 4849 m³/h -ig | 400V | EC-Motor |
| CE890/DM 1 | 5825 m³/h -ig | 400V | EC-Motor |
| CE9-090/DM 2 | 6723 m³/h -ig | 400V | EC-Motor |
| CE990/DM 2 | 6982 m³/h -ig | 400V | EC-Motor |
| CE9-090/DM 2.5 | 8443 m³/h -ig | 400V | EC-Motor |
| Termék adatok (PDF) | Légáramlás | Feszültség | Motor |
|---|---|---|---|
| CE240/E 1 | 754 m³/h -ig | 230V | Standard |
| CE470/E 1 | 1162 m³/h -ig | 230V | Standard |
| CE670/E 15 | 1893 m³/h -ig | 230V | Standard |
| CE5-670/E 15 | 2070 m³/h -ig | 230V | Standard |
| CE6-770/E 35 | 2588 m³/h -ig | 230V | Standard |
| CE690/E 35 | 2682 m³/h -ig | 230V | Standard |
| CE690/D 500 | 2828 m³/h -ig | 230V | Standard |
| CE790/D 500 | 3382 m³/h -ig | 230V | Standard |
| CE790/E 35 | 3250 m³/h -ig | 230V | Standard |
| CE890/E 65 | 3573 m³/h -ig | 230V | Standard |
| CE890/E 80 | 4388 m³/h -ig | 230V | Standard |
| CE670/D 500 | 2273 m³/h -ig | 400V | Standard |
| CE890/D 850 | 4480 m³/h -ig | 400V | Standard |
| CE890/D 1 | 5025 m³/h -ig | 400V | Standard |
| CE990/D 2 | 5921 m³/h -ig | 400V | Standard |
| CE9-990/D 2 | 6386 m³/h -ig | 400V | Standard |
| CE9-090/D 2.5 | 7800 m³/h -ig | 400V | Standard |
Kompakt ventilátorok egy bemeneti ventilátorral - CER/CER-EC sorozat
A CER/CER-EC sorozattal a Fischbach kompakt, egy bemeneti nyílású, belső tárcsás-motoros kompakt ventilátorok / radiálventilátorok széles választékát kínálja számos szellőztetési alkalmazáshoz az AHU vagy a gép- és berendezésgyártás területén. Különösen a kettős akusztikai tehermentesítés biztosítja a rendkívül csendes működést, például a munkahelyi elszívó rendszerek területén.
Letölthető anyagok:
A CER/CER-EC sorozat terméktáblázatai
| Termék adatok (PDF) | Légáramlás | Feszültség | Motor |
|---|---|---|---|
| CER7-315/EM1 | 2100 m³/h -ig | 230V | EC-Motor |
| CER8-355/EM15 | 3000 m³/h-ig | 230V | EC-Motor |
| CER9-400/EM25 | 4050 m³/h-ig | 230V | EC-Motor |
| CER0-450/EM35 | 5750 m³/h-ig | 230V | EC-Motor |
| CER7-315 / E1 | 1500 m³/h-ig | 230V | Standard |
| CER8-355 / E15 | 2340 m³/h-ig | 230V | Standard |
| CER9-400 / E25 | 3270 m³/h-ig | 230V | Standard |
| CER0-450 / E35 | 4550 m³/h-ig | 230V | Standard |

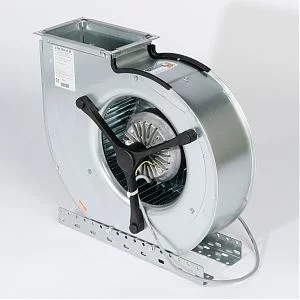

CFE/CFE-EC sorozatú kompakt ventilátor szuper lapos beszívó ventilátorral
A Fischbach kompakt ventilátorok szuper lapos vonalú, spirálházzal és előrefelé ívelt lapátokkal mindig akkor használatosak, ha kompakt konstrukciókra van szükség és nagy hatásfokot kell elérni. A beépítés a beépített ferdecsapágyaknak köszönhetően bármilyen kívánt helyzetben lehetséges. Mint minden termékcsaládunk esetében, a speciális feszültségek (külföldi hálózatok, hajóépítés) is könnyen biztosíthatók.
A CFE/CFE-EC sorozat terméktáblázatai
| Termék adatok (PDF) | Légáramlás | Feszültség | Motor |
|---|---|---|---|
| CFE5-640/EM 15 | 1880 m³/h -ig | 230V | EC-Motor |
| CFE740/EM 25 | 2164 m³/h -ig | 230V | EC-Motor |
| CFE8-940/EM 850 | 3400 m³/h -ig | 230V | EC-Motor |
| CFE7-840/DM 500 | 2990 m³/h -ig | 400V | EC-Motor |
| CFE8-940/DM 850 | 3790 m³/h -ig | 400V | EC-Motor |
| CFE930/DM 1 | 4220 m³/h -ig | 400V | EC-Motor |
| CFE9-070/DM 2 | 6060 m³/h -ig | 400V | EC-Motor |
| CFE9-070/DM 2.5 | 6190 m³/h -ig | 400V | EC-Motor |
| Termék adatok (PDF) | Légáramlás | Feszültség | Motor |
|---|---|---|---|
| CFE540/E 1 | 1114 m³/h | 230V | Standard |
| CFE640/E 15 | 1560 m³/h | 230V | Standard |
| CFE5-640/E 15 | 1497 m³/h | 230V | Standard |
| CFE6-740/E 25 | 1920 m³/h | 230V | Standard |
| CFE840/E 35 | 2621 m³/h | 230V | Standard |
| CFE7-840/E 35 | 2414 m³/h | 230V | Standard |
| CFE930/E 80 | 3470 m³/h | 230V | Standard |
| CFE8-940/E 65 | 2810 m³/h | 230V | Standard |
| CFE8-940/E 80 | 3200 m³/h | 230V | Standard |
| CFE840/D 500 | 2755 m³/h | 400V | Standard |
| CFE8-940/D 850 | 3308 m³/h | 400V | Standard |
| CFE930/D 1 | 3972 m³/h | 400V | Standard |
| CFE930/D 850 | 3923 m³/h | 400V | Standard |
| CFE9-070/D 2 | 5260 m³/h | 400V | Standard |
| CFE9-070/D 2.5 | 6145 m³/h | 400V | Standard |
CEK/CEK-EC sorozat külső motorral
A Fischbach kompakt kialakítású konyhai elszívó ventilátorai a légáramlástól elválasztott és a jelenlegi VDI irányelveknek megfelelő tárcsás-motoros motorral / EC tárcsás-motoros motorral akkor használatosak, amikor meglévő elszívórendszereket kell lecserélni vagy optimalizálni, és amikor minimális hangteljesítményszintre van szükség (mint pl. elszívó páraelszívók ipari konyhákban). Könnyen tisztítható, költséghatékony, gyors összeszerelés. A maximális légmennyiség 3.800m³/h (CEK sorozat) vagy 4000 m³/h (CEK-EC sorozat).
Motorház – Alumínium
Előre hajlított, horganyzott acéllemezből készült járókerék lapátok. A belső ventilátoregységet az ISO 1940 szabvány 1. része szerint dinamikusan kiegyensúlyozták a Q1 fokozatig. A maximálisan megengedett légáramlási hőmérséklet legfeljebb 80°C. A maximálisan megengedett környezeti hőmérséklet legfeljebb 40°C.
A FISCHBACH tárcsás rotoros motorja termikus érintkezővel védett a túlmelegedés ellen. A fordulatszám feszültséggel vagy frekvenciaváltóval szabályozható, valamint 2 fokozatban is lehetséges csillag/delta kapcsolással.
A CEK/CEK-EC SOROZAT TERMÉKTÁBLÁZATA
| Termék adatok (PDF) | Feszültség | Motor |
|---|---|---|
| CEK570/E 25 | 230V | Standard |
| CEK790/D1 | 400V | Standard |
| CEK670/E 35 | 230V | Standard |
| CEK570/EM 25 | 230V | EC-Motor |
| CEK670/DM 500 | 400V | EC-Motor |
| CEK790/DM 1 | 400V | EC-Motor |
D/DS sorozat dupla motorral
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
A Fischbach kompakt ventilátorok dupla motorral tökéletes megoldást jelentenek a szellőztetés megvalósítása terén, nagy igénybevételi rugalmassággal. A 230 voltos motorral felszerelt termékcsaláddal olyan alkalmazási területek, mint például mélygarázsok, éttermek, bárok és klubok, valamint nagyobb szállodai és csarnokterületek szellőztetése és légtelenítése, lefedhetők. A motorok párhuzamosan és külön is vezérelhetők.
